田川市 A様邸 オ−ル電化工事
|
（主幹ブレ−カ交換工事）
IHクッキングヒーター設置による
容量不足の為交換
|
既設40Aブレ−カ
撤去中です。
|
（新設分電盤結線工事）
一次測電源
結線中です。
|
IHクッキングヒ−タ−配線
結線の開始です。
|

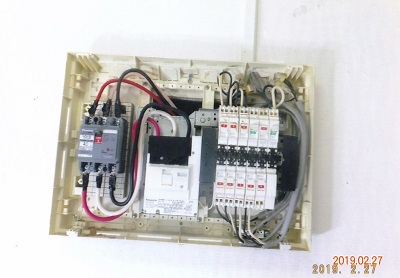

（新設分電盤設置完了）
結線工事
完了です。
|
新設分電盤設置
完了です。
|
（ガステ−ブル清掃工場）

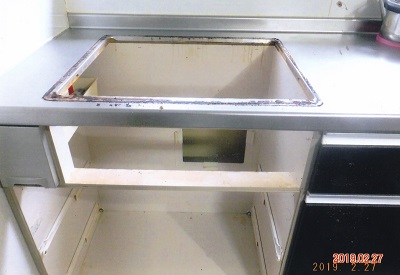

ガスコンロ撤去後の
現状です。
|
ガステ−ブルの油漏れの
清掃中です。
|
（IHクッキングヒーター
電源配線工事）
ガステ−ブル清掃完了です。
床下よりVA線
立ち上げた所です。
|
IHクッキングヒーター
コンセント用VA配線
完了です。 |
（IHクッキングヒーター
設置工事完了）
IHクッキングヒーター用
コンセント取り付け中です。
|
IHクッキングヒーター
設置完了です。
|
 今回の工事のポイン
IHクッキングヒーター新設の時は、既存分電盤の電気容量でいける
かどうか計算し、あはないものは、取り替えないといけません。
IHクッキングヒーターの電源配線ケ−ブルは、出来るだけ霧出しない
様にしないといけません。
当社では、ただ設置すれば良いという考えは絶対にありえず、
一歩先、ワンランク上の施工をするよう、常に心がけています。
|
田川市 T様邸 オ−ル電化工事
電気温水器からオ−ル電化に変換工事
|
（電気温水器撤去工事）
電気温水器の器内配管よりの
水洩れの為修理不能です。
交換しか有りません。
|
電気温水器撤去開始です。
|
（貯湯ユニット設置工事）
貯湯ユニット据付け
工事完了です。
|
貯湯ユニット配管
工事終了です。
|
（既設循環口撤去工事）
既設循環口撤去前です。
|
既設循環口撤去
工事完了です。
|
（循環口新設工事）
循環口新設取付け
工事完了です。
|
りんぺい部配管
新設工事
完了です。
|
（エコキュ−ト設置工事）
貯湯ユニット設置工事
完了です。
|
ヒ−トポンプユニット
設置工事
完了です。
|
（既設IHクッキングヒ−タ−・
撤去工事）
既設IHクッキングヒ−タ−
撤去中です。
|

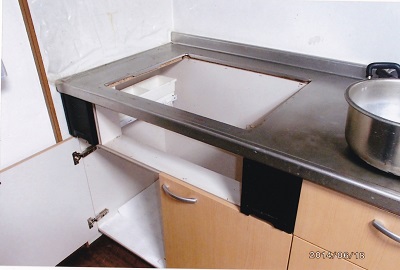

既設IHクッキングヒ−タ−
撤去後の台清掃前
|
（新設IHクッキングヒ−タ−
設置工事）
IHクッキングヒ−タ−台
清掃後です。
|
新設IHクッキングヒ−タ−
設置工事完了です。
|
今回の工事のポイント田川市 T様邸 オ−ル電化工事
電気温水器からオ−ル電化に変換工事
電気温水器の器内配管からの水洩れは、致命で修理不能です。
交換するしか有りません。
電気温水器は、電気ヒ−タ−を使用する為、古くなると熱効率が
落ち電気料金が高くなります。
電気温水器からエコキュ−トに変換した理由は、月々の電気料金が
安くなるのです。
IHクッキングヒ−タ−寿命が10年ぐらいですので古くなると熱効率が
落ち電気料金が高くなります。
しっかりとした工事を行う事で、長期間、安心してお客様にご利用
頂く事が大切だと考えています。
|
飯塚市 中津様邸 オール電化工事
ボイラーを→オール電化に変換工事 |
（ボイラー撤去工事）
ボイラー撤去前
|
灯油タンク撤去に伴い
送油管撤去した所です
|
（循環口配管撤去工事）
循環口配管撤去前です
|
循環口配管取り入れ口
の壁貫通ヶ所ハツリ後です
|
（床ハツリ工事完了）
ダイヤモンドカッター切り
完了です
|
床ハツリ深さのチェック終了
にて床ハツリ工事完了です
|
（風呂配管敷設工事）
風呂配管既設撤去前
埋設部配管工事
|
風呂配管新設に取替え
工事完了
|
（循環口交換工事）
既設循環口撤去中です
|
新設循環口取付け完了にて
循環口交換工事完了です
|

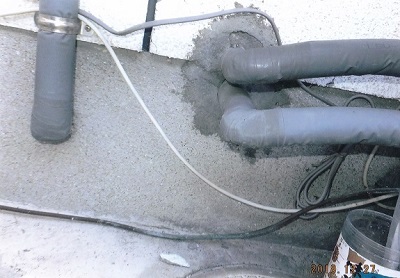

（配管用ダクト布設工事）
配管の露出部支持用に
ダクトを使用
|
埋設配管立上げ部から
貯湯ユニット間の
ダクト布設工事完了です
|
（配管工事完了）
埋設配管完了です
|
貯湯ユニット配管工事
完了です
|
（配管接続工事）
貯湯ユニット接続中です
|
貯湯ユニット接続完了です
|
（エコキュート設置工事完了）
エコキュートに足元カバー
取付終了にて
エコキュート設置工事完了
です
|
新設分電盤結線工事中です
IHクッキングヒーター結線にて
結線工事完了です
|
新設分電盤設置後
入線中です
|
(分電盤新設工事）
新設分電盤結線工事中
IHクッキングヒーター結線
にて結線工事完了です
|
分電盤新設工事完了です
|
（IHクッキングヒーター
配線工事）
床下電気ケーブル布設
する為の点検口を開口中
です
|
システムキッチンの点検口
まで電気ケーブル布設
完了です
|
（IHクッキングヒーター
設置工事）
コンセントを取付けて
電気工事完了です
|
IHクッキングヒーター
設置完了です。
|
今回の工事のポイント
エコキュート配管は、通路を横断する為、歩行時に
つまずかないように横断ヶ所を埋設しないといけません、
外壁配管は、本数が多い為、配管ダクトに入れて見た目を
綺麗に仕上げなければいけません、
分電盤は、ブレーカーの数が不足の為、現状に合った
ブレーカー数の分電盤に交換しないといけません、
当社では、「ただ設置すれば良い」という考えは絶対あり得ず、
お客様が使いやすい様、ワンランク上の施工をするように、
常に心がけています。
|
飯塚市 F様邸 オール電化工事
ボイラーを→オール電化に替える
|
ボイラーも、
長年メンテナンス
無しで使用すると、
錆びがでて、
安全装置が
作動しなく
成ったりして
危険です。 |
配管取り替え
前のボイラー
給水配管が
腐食を確認
されました。 |
給水配管腐食部の
切断した配管です。 |
給水用バルブの
開け閉めが難しい。 |
循環口用配管
完了 |
エコキュート据え付け
完了 |
使用する材料にも
徹底にこだわります。
合計390ｋｇ以上の
重量に対応出来る
コンクリート
材料です。 |
コンクリート
投入初です。 |
今回の工事では、
合計360ｋｇ以上持つ
材料をエコキュートの
基礎に使用しました。
しっかりした土台を
作り長期間安心して
お使い頂けます。 |
エコキュートの
設置が完了しました。 |
 クリーニング前の
台所の汚れです。
取り外した
ガスコンロ台
も汚れており
置き台も
写真の通り
汚れを
確認されました。 |
IHクッキングヒーターを
設置し完了と
なります。 |
今回の工事ポイント
古くて錆びた配管や動かなくなったゲート弁の取り替えです。
エコキュートの基礎は、390ｋｇの重量に対応出来る
材料を使用します。
電気工事は、分電盤の電気容量が足りるか、
確認の上へ工事します。
しっかりとした工事を行うことで、長期間、安心して、
お客様にご利用いただくことが大切だと考えています。
|
嘉麻市 M様邸 オール電化工事 |
 |
取り替え前ボイラー
排気口に煤が付い
てます、不完全燃焼
を確認しました。 |
 |
古いボイラー撤去後
水配管より水漏れも
確認しました。 |
 |
循環口（追い焚き口）
ホース外部取入口の
開口です。
|
 |
浴槽循環口取付用
の穴開けです。
|
 |
エコキュート
配管接続完了
湯側出口ボール弁
取付ました。 |
 |
エコキュート本体
及びヒートポンプ
の排水配管
している所です、
排水ピット迄で
配管します、
尚、雑排水と一緒
にしてはだめです。 |
 |
エコキュートの設
が完了、今回の工事
では、合計380kg
以上のコンクリートを
打ちましたので、
エコキュートの基礎は
しっかりした土台を
作り長期間安心して、
お使い頂けます。
|
 |
エコキュートの
設置完了 |
 |
キッチン周りの汚れ
クリーニング前の
台所の汚れです、
ガスコンロ台だけ
ではなく置き台も汚れ
を確認されました
ガスコンロ撤去
|
 |
新たに
ＩＨクッキングヒーター
を設置しました。 |
 |

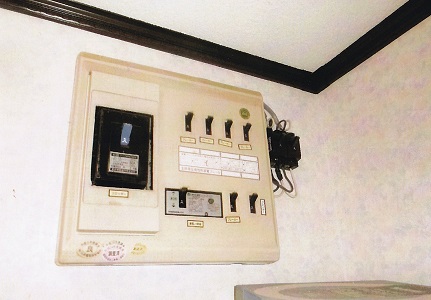

取り替え前の
旧分電盤です、
エコキュートと
IH設置により
容量アップに
伴う分電盤
取り替え。
|
 |

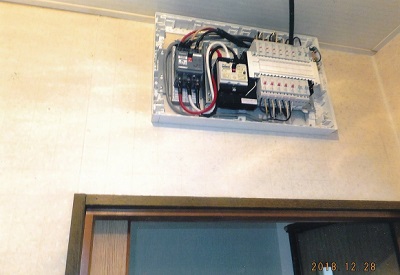

新しい分電盤設置
以前外にあった、
ブレーカーも分電盤
に収納しました、
一次側配線も容量
アップに伴い
電線の取り替え。 |
今回の工事のポイント
排水は、排水ピット迄配管するものとします、
基礎工事は、380ｋｇ以上持つ材料を選定し、
配分も考えて、コンクリート打ちを行います。
電気工事は、容量変更に伴い、分電盤の取り替え
及び一次側配線ケーブルも取り替える事とします。
しっかりとした工事を行う事で、長期間、安心して
お客様に、ご利用いただくことが大切だと考えています。
|
]
飯塚市 T様邸 オール電化工事
※10年使った灯油ボイラーが故障し、取り換えになりました。
月々のランニングコストを考えて、オール電化に変更します。 |
追い焚きのための
開口部です。 |
循環口を
取付ハイブリットホース
で本体と接続します。 |
 エコキュート本体
（タンク）です。
土間にアンカーを打って
固定するのではなく、
ベース（エコキュート基礎）
と本体を一体化させます。 |
約350Kg〜450Kgの
セメント、砂、採石で
エコキュート本体を
支えるので安心です。 |
完成です。
※お風呂が自動で
沸くと喜んで
もらいました。
\880,000 |
